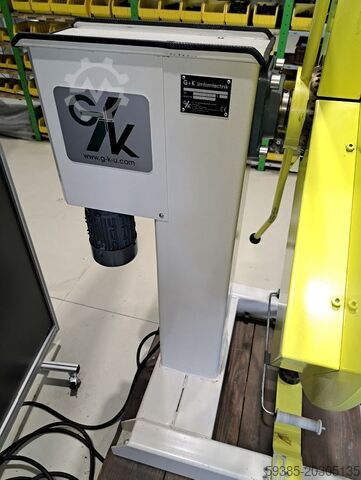

Rullan syöttölaite

G + K Umformtechnik GmbH WVS 150/L

Maksimi nauhan leveys = 150 mm
Nauhan paksuus 0,1–3,6 mm

Tämä WVS/L 150 elektroninen rullasyöttölaite on tunnusomaista korkea syöttöteho ja tarkkuus. Laite soveltuu kaikille materiaaleille, materiaalipaksuuksille ja syöttöpituuksille. Laitteen ytimessä on kaksi hiontahiottua rullaa, jotka liikkuvat ja asettuvat esijännitetyn vaihteen ja AC-servomoottorin avulla. Nämä rullat voidaan kovakromata kulutuskestävyyden parantamiseksi.

Ylempi syöttörulla tarjoaa seuraavat ominaisuudet:
Sitä voidaan nostaa käsin tai automaattisesti nauhamateriaalin pujotusta tai suoristamista varten. Nostomatka on portaattomasti säädettävä.

Pneumaattinen sylinteri ja mekaaninen rinnakkaiskompensaatiojärjestelmä painavat ylemmän rullan nauhaa vasten, rinnakkain alemman rullan kanssa, esivalittavalla voimalla. Tämä mahdollistaa nauhan syötön myös epäkeskisesti.

Ylempi rulla mukautuu automaattisesti nauhan paksuuteen sallitun paksuusalueen sisällä.

Korkea käyttömukavuus saavutetaan. Lisäksi nauha asemoidaan erittäin hellävaraisesti, mikä vähentää nauhan vaurioitumista merkittävästi. Verrattuna muihin syöttömenetelmiin, laitteen melutaso käytössä on erittäin alhainen.

Sivuttaisohjaus tapahtuu syöttölaitteen sisäänmeno- ja ulostuloaukoissa sijaitsevilla rullilla, joita voidaan säätää käsipyörillä.
Hedpfx Afexnzito Asfn

Rullahäkkiin sijoitettu rullasyöttimen sisäänmenokara tukee nauhalenkin syöttöä. Tämä varmistaa nauhan sujuvan kulun syöttölaitteeseen.

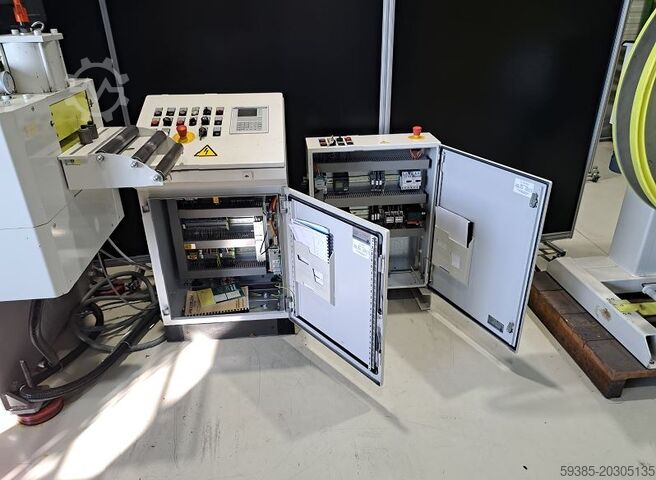

AC-servomoottoria ohjataan PLC-ohjausyksiköllä. Ohjausjärjestelmä ohjelmoidaan INDRAMAT-käyttöpaneelin kautta (katso liitteenä oleva ohje). Ohjausjärjestelmä ja siihen kuuluvat sähkökomponentit on sijoitettu erilliseen ohjauskeskukseen.

Seuraavat parametrit ovat ohjelmoitavissa:

• Syöttöpituudet (pituusyksiköissä)
• Enimmäisnopeus (%)
• Asetustarkkuus
• Enimmäiskiihdytys (%)
• Työsuunnan vaihto
• Rullan halkaisijan korjaus
