CNC-sorvi

Gildemeister CTX Beta 800

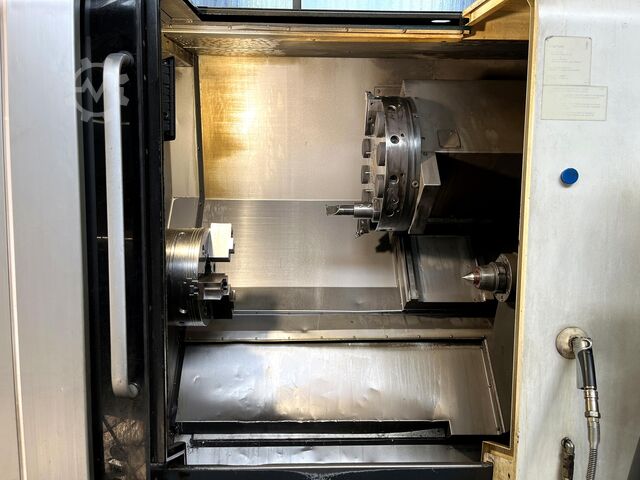

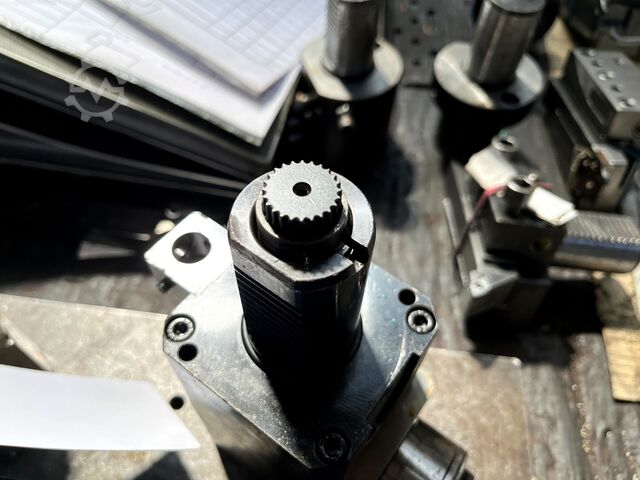

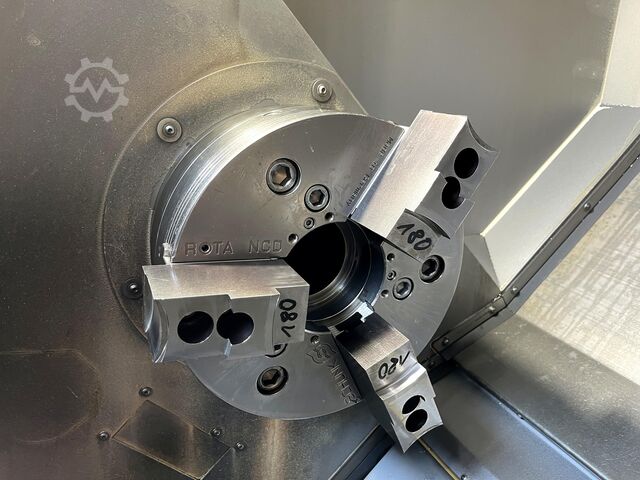

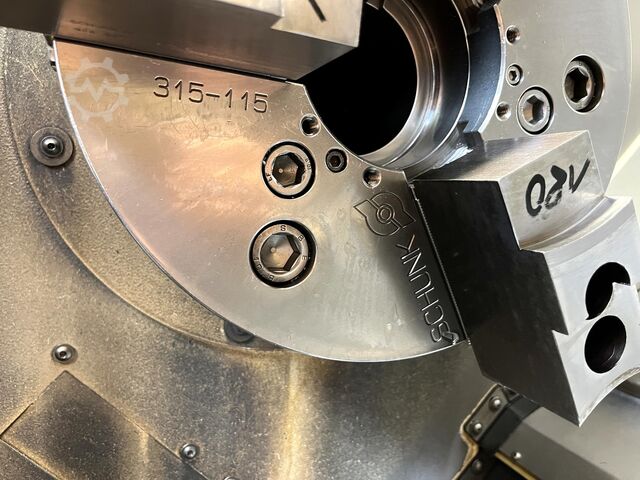

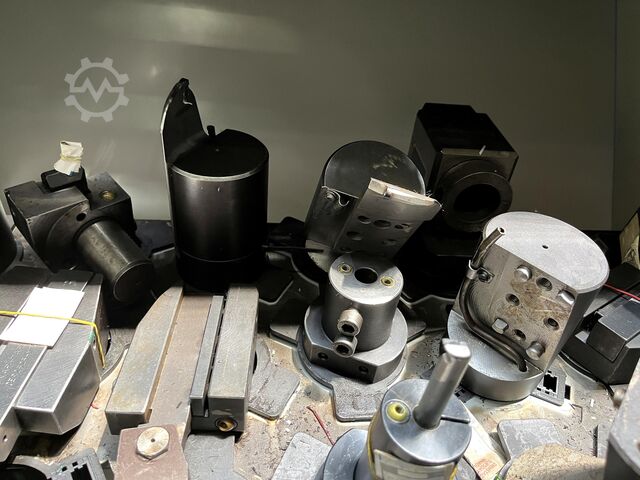

Kunto: käytetty, Valmistusvuosi: 2009, Kärkisorvausläpimitta 410 mm Chodpfx Adeurnggoljc Kärkisorvauspituus 800 mm Pyörintähalkaisija petin yli 700 mm Ohjaus Heidenhain TurnPlus IT CNC Pilot Karan läpimitta (osittainen läpivienti) Ø 65 mm Karan kierrosluku: 25–5000 rpm Karamoottori 25 kW Karan vääntömomentti 280 Nm Revolverin työkalupaikat 1 x 12 VDI 40 Joista pyöritettävät työkalut 12 VDI 40 Pyöritettävien työkalujen kierrosluku 4000 rpm Jyrsinkaran teho 5,6 / 11,3 kW y-akseli +/- 60 mm Vastakara 15 kW Vastakaran kierrosluku 20–6000 rpm Pikasiirto 30/22,5/30 m/min Porausvarsi: vastakara/alikaraspindle Koko (P x L x K) 4,7 x 2,7 x 2,0 m Koneen paino n. 6,5 t CNC-sorvi pyöritettävillä työkaluilla, Y-akselilla ja vastakaralla - 3-leukainen SMW 315 BH -istukka pääkaralla - 3-leukainen SMW 250 BH -istukka vastakaralla - Lastunkuljetin - LTA-öljysumuimuri - Jäähdytysnestesuihku - Automaattiovi - Osittaisen läpiviennin Ø 65 x 840 mm

Kunto: käytetty, Valmistusvuosi: 2012, Sorvaushalkaisija: 410 mm Sorvauspituus: 800 mm Ohjaus: 840 D sl ShopTurn Siemens Kuulahalkaisija sängyn päällä: 700 mm Chsdpfx Asxh N Ukjdljc Kuulahalkaisija kärryn päällä: 380 mm Maks. sorvaushalkaisija: 410 mm Kärkiväli: 975 mm Liikealue - x: 300 mm Liikealue - z: 850 mm Tyyppi: ISM 76 Karan kierroslukualue: 25 - 5.000 r/min Istukan halkaisija: 255 mm Vetoputken sisähalkaisija: 67 mm Moottoriteho 40 % ED: 34 kW Moottoriteho 100 % ED: 25 kW Maks. vääntömomentti: 280 Nm C-akseli: 0,001° Revolveripää (asema): 12 Työkalupidin: VDI 40 DIN 69880-40 Käytettävät asemat: 12 paikkaa Käyttöteho - käyttöasemissa: 11,3 kW Vääntömomentti 40 %: 28 Nm Vaihtoaika 30°: 0,4 s Pikasiirto X-akseli: 30 m/min Pikasiirto Z-akseli: 30 m/min Työntöpyörän siirto: 800 mm Morsekartio: MK 5 Kokonaisliitäntätehontarve: 65 kW Koneen paino n. 6,2 t Tarvittava tila n. 5,5 x 3,0 x 2,5 m CNC sorvaus- ja jyrsinkeskus GILDEMEISTER - CTX beta 800 V3 - Vain noin 3 667 kara tuntia

Kunto: käytetty, Valmistusvuosi: 2011, Kärkisorvaushalkaisija: 390 mm Sorvauspituus: 800 mm Ohjaus: Siemens 840 D SL Pääkara, jossa istukka: 210 mm Chsdpfjxbtplox Adlec Vastakara, jossa istukka: 200 mm Käytettävät työkalut: 2 x 12 Tangonsyöttö: 1,5 m Sisäinen jäähdytys (IKZ) 20 bar ja suodatin

Kunto: käytetty, Valmistusvuosi: 2021, Tekniset tiedot: Sorvaushalkaisija: 700/410 mm Sorvauspituus: 800 mm Karan 1 kierrosluku: 5000 1/min Karan 2 kierrosluku: 6000 1/min Pääkaran teho: 32/25 kW Onttopuristussylinteri: 77 mm y-akseli min./maks.: +/- 100 mm Työkalumagasiini: 48 paikkaa Työkalukiinnitys: CAPTO C6 Jyrsinkaran kierroslukualue: 20 000 1/min Jyrsinkaran käyttö: 22,5 / 19 kW Koneen paino noin: 10 t Kokonaistehontarve: 74 kVA Tilantarve noin: 6,50 x 2,68 x 2,00 m Lisävarusteet: Vastakaran teho 14,5 / 12,5 kW CNC-sorvi-jyrsintäkeskus B-akselilla (+-110°, vääntömomenttimoottori) ja vastakaralla, Vastakara tukena käyttävä "reitstokkitoiminto", RENISHAW RMP 40 mittapää, BLUM Laser-mittalaite NT-H 3D MPC 1.0 turvalaitteisto, automaattiovi, Pääkara ISM 76, C-akseli ja karajarru, Vastakara ISM 52, C-akseli ja karajarru, Osittainen holkkipuristinlaitteisto vastakaralle (D=52), Erospainekiinnitys pääkaralle ja vastakaralle, Tankopakkaus, Kompakti jäähdytysnestelaite 8bar ja 20-80bar, 80/20 l/min, nauhasuodatin, jäähdytysnesteen jäähdytys, Jäähdytysnesteen syöttö vastakaran läpi, Lautaspesulaite pää- ja vastakaralle (ulkoinen), Pesupistooli, 3-leukainen SMW Autoblok 250-leukaslehti, 3-leukainen SMW Autoblok 210-leukaslehti, Öljysumun erotin (mekaaninen), Vuorotteleva kierrosnopeus, DXF-tiedostojen tuonti, netservice, IoTconnector, service agent, messenger V2, CELOS PC-versio 5, 3D-tietomalli (step- ja IGES-muoto), Latausmagasiini IEMCA MAESTRO 80 MP 32LL (vm. 2020), Lastunkuljetin, Lukemat: n. 16 500 käynnistystuntia, n. 12 000 karatuntia Codpfxsw Smpuj Adlshc *

Kunto: erittäin hyvä (käytetty), Valmistusvuosi: 2017, Ohjaus Siemens 840D Sorvaushalkaisija 410 mm Sorvauspituus 800 mm Karan kierrosnopeus 5 000 min-1 12-asemainen revolveri, jossa pyörivät työkalut Chedpfew E N Nfex Adlsc C-akseli Y-akseli Päätykärki Karan läpimitta 67 mm Työkalujen mittauslaite Lastunkuljetin
