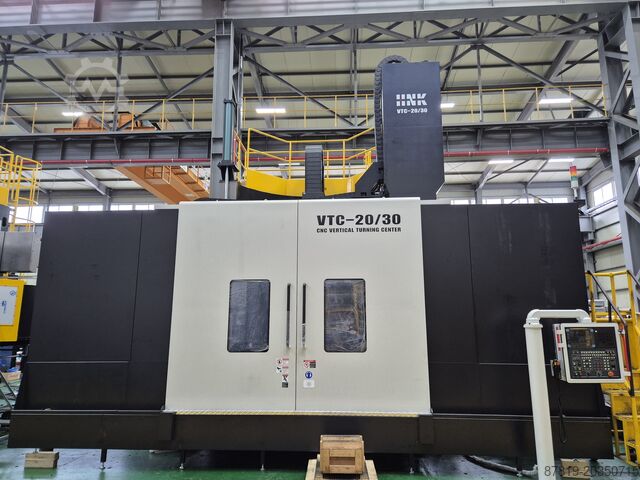

Pystysorvi

HNK VTC-20/30

CNC-pystysorvauskeskus
Malli: VTC-20/30, Fanuc 31i-B -ohjauksella

Pöydän halkaisija: Ø2 000 mm
Maks. kiertopyörityshalkaisija: Ø3 000 mm
Maks. sorvauskorkeus: 2 000 mm
Pöydän pyörimisnopeus: Max. 200 r/min
Pöydän kantavuus: 12 000 kg
Pöydän indeksöinti: 0,001°
Z-akseli (karan pystysuuntainen liike): 1 200 mm
Karanopeus: Max. 15 ~ 2 000 r/min
Työntimen koko: 240 mm x 240 mm
Jyrsinkaran kartio: ISO 50
Työkaluvartaan koko: 40 mm x 40 mm
Poikkipalkin (pystyliike): 1 000 mm 250 x 4 askelta (hydraulinen)
Pikakuljetus X-akseli: 10 000 mm/min
Pikakuljetus 7-akseli: 10 000 mm/min
Leikkausnopeus: 1 ~ 3 000 mm/min
Pöydän vetomoottori: AC 45/55 kW (jatkuva käyttö / 30 min)
Jyrsinkaran teho ISO 50: 18,5/22 kW (jatkuva käyttö / 30 min)
Ohjausjärjestelmä: Fanuc 31i-B
Näyttöyksikkö: 15" TFT-LCD
Nauhamuisti: 1 MB
Automaattinen työkalunvaihtaja: 12 paikkaa (5 sorvaustyökalulle + 1 suojalle + 6 jyrsintyökalulle)
Vakiotyökalunpidin: Uusi 240 TCR-01 (2 kpl)
Csdpfexqb D Njx Afgopw
Roiskesuoja: pöytärakenteinen (R-tyyppi, vakiomalli)
Ulkoinen jäähdytysnesteyksikkö: 3 bar (80 l/min)
Lastunkuljetin: saranamallinen
4-leukainen itsenäinen käsikaraistava istukka
Perustuspultit / aluslevyt
Huoltotyökalut ja työkalulaatikko
Hydrauliikkayksikkö
Työtilan valaistus
Signaalivalo: 3-värinen (vihreä, punainen, keltainen)
Käyttöohjeet (englanniksi): NC 1 CD Fanuc-ohjeilla ja 2 kirjaa mekaanisilla/sähköisillä ohjeilla
Virtalähde: 220 V, 60 Hz, 3-vaihe
Koneen väri: valmistajan vakio

VALINNAISET VARUSTEET (#1)
Automaattinen työkalunvaihtaja ATC 24 paikkaa − pyynnöstä
Automaattinen virrankatkaisu N.C:lle − pyynnöstä
Sorvaustyökalupidin tyyppi 240TCR − pyynnöstä
Jatkuva jäähdytysnesteen syöttö karalle: 30 bar (pumpun paine) − pyynnöstä
Muuntaja 415 V, 50 Hz, 3-vaihe − pyynnöstä
Lineaariviivaimet X-, Z-akselille − pyynnöstä
Jäykkäkierteitys − pyynnöstä
Automaattinen työkalunvaihtaja ATC 24 paikkaa − pyynnöstä

Muut tiedot:
ASENNUS, KÄYTTÖÖNOTTO, KOEAJO JA KOULUTUS − eivät sisälly hintaan
VAKUUTUS JA RAHDITUS − eivät sisälly hintaan

Tekniset tiedot voivat muuttua. Varusteiden määrä perustuu ainoastaan tekstissä esitettyyn tuotekuvaukseen. Esimerkinomaista tai havainnollistavaa kuvamateriaalia olevista varusteista ei muodostu mitään oikeudellista vaadetta.

Sovellettavina ovat JS-Werkzeugmaschinen GmbH:n yleiset ehdot.
