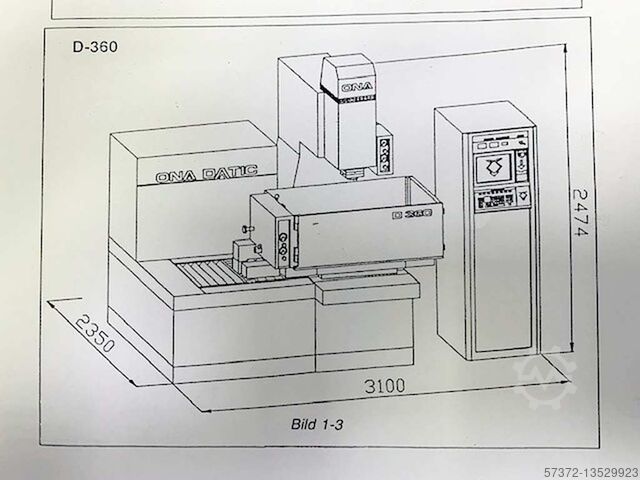

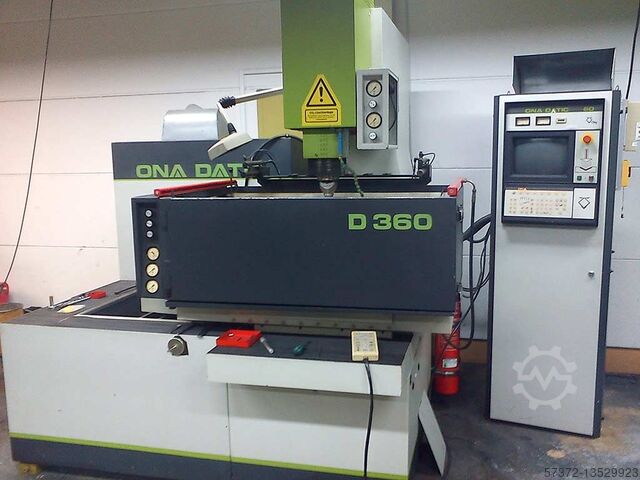

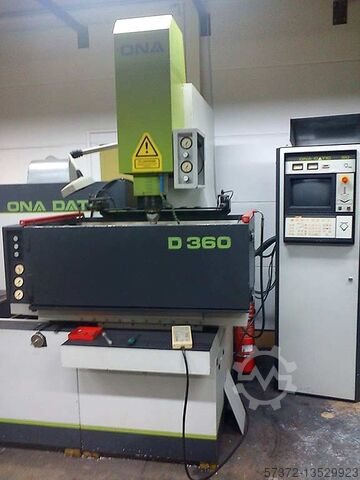

Die-sinking EDM kone

ONA DATIC D 360

Kunto: käytetty, TEKNISET TIEDOT - Akselien määrä: 5 JYRSINKEHÄ - Työkalukiinnitys: HSK63 - Karamoottorin teho: 17,5 [kW] - Karanopeus: 18 000 [rpm] LINEAARIAKSELIT Gjdpfsup Hw Esx Ag Usil - Liikealue X/Y/Z-akselit: 915 / 500 / 500 [mm] - Pikaliikenopeus (X/Y/Z): 30 / 30 / 20 [m/min] TYÖKALUNVAIHTAJA - Työkalujen määrä makasiinissa: 28 PÖYTÄ - Pöydän koko: Ø 630 [mm] - Maks. pöytäkuormitus: 500 [kg] SÄHKÖSYÖTTÖ - Syöttöjännite: 400 [V] - Kokonaisteho: 26 [kVA] PAINO JA MITAT - Tilantarve: 3620 x 3160 [mm] - Koneen korkeus: 3000 [mm] - Koneen paino: 7300 [kg] KÄYTTÖTUNNIT - Käyttötunnit: 48894 [h] VARUSTELU - Ohjaus: Heidenhain iTNC 530 - Jäähdytysnestesäiliö - Lastunkuljetin - Öljysumunpoistolaite: ELBARON - Jäähdytysnestesäiliö: HYDRAC COOLING FLKS 170S/2.3W/TP/400-50/1/14 - Työkappaleen mittausanturi: Renishaw - Työkalun murtumisen valvonta: BLUM

Kunto: erittäin hyvä (käytetty), Valmistusvuosi: 2010, Toiminnallisuus: täysin toimintakuntoinen, Varusteet: dokumentaatio / käyttöohje, purunauhakuljetin, Ohjaus: FANUC 18i-MB Liikealueet X / Y / Z: 1 020 / 510 / 510 mm Syöttönopeus X / Y / Z: 1 - 10 000 mm/min Pikaliike X / Y / Z: 48 000 mm/min Pöydän koko (L x S): 1 200 x 510 mm Karanopeus: 15 000 rpm Gisdetz T Smjpfx Ag Ujl Sisäinen jäähdytys: 20 bar Työkalukiinnitys: BT 40 Työkaluvaihtaja: 48 paikkaa Paino: n. 7 500 kg Mitat (L x S x K): n. 3,100 x 2,200 x 2,900 metriä Tunnit: Karatunnit: 9 310 Lisävarusteet: RENISHAW-työkalunmittaus, tyyppi OMP 40, jäähdytysnestesäiliö, koneen käyttöohjekirja, konevalo, lastunkuljetin

Valmistusvuosi: 1990, Kunto: tehdaskunnostettu (käytetty), Tasohiomakone Merkki: Jakobsen Malli: 1432 Vuosimalli: 1990 Kierrosnopeus: 1400 rpm Hionta-alue: 800x400 mm Pöydän koko: 1000x350 mm Suurin sallittu kuorma pöydällä: 400 kg Godpsiv S Avefx Ag Ueil Maksimi kappaleen korkeus: 475 mm Hiomalaikan koko: 350x50x127 mm Heidenhain ND 221B -mittanäyttö. 800x350 mm Selter -sähkömagneettinen magneettipöytä säätimellä. Suurin etäisyys pöydän ja laikan välillä: 650 mm MONNET-suodatin vuodelta 2007 Sisältää hiomalaikkasarjat (katso kuvat).

Kunto: yleiskunnostettu (käytetty), Suurin puristusvoima: 180 kN (18 tonnia). Gisdpsfmavxofx Ag Uol Iskuluku: 100–600 iskua minuutissa. Maks. nauhan leveys: 60 mm. Maks. syöttöpituus: 60 mm. Maks. nauhan paksuus: 2 mm. Iskun säätö: 4–36 mm. Erittäin hyvässä kunnossa. Ohjelmoitava nopeus ja iskujen määrä. Kolme toimintatilaa: manuaalinen, yksittäisisku ja automaattinen. Pneumaattinen kytkin ja jarru. Kone 6 kuukauden takuulla. Koneen mitat: 600 mm x 600 mm x 1850 mm. Koneen paino: n. 1,2 tonnia. Tehontarve: 2,2 kW. Tekninen paineilma: 8 bar. Lisää nopeita puristimia varastossa, mm. Bruderer-mallit BSTA 18, 20, 30, 200, 50 sekä Schaal- ja Mabu-puristimet.

Kunto: käytetty, Valmistusvuosi: 2004, Tekniset tiedot: Pääkara: - Suurin sorvaushalkaisija: 33 mm - Suurin kierrosnopeus: 8000 1/min - Moottoriteho: 5,5 kW - Moottoriteho 60 % käyttösuhteella: 7,5 kW Kelkkka 1: - Z1-liike: 320 mm - X1-liike: 50 mm - Y1-liike: 255 mm - Pikaliikenopeus: 30 m/min - Kuularuuvin halkaisija: 25 mm Kelkan 1 työkalupidin: - Työkalujen määrä - Kiinteät työkalut, varren koko 16 x 16: 5 kpl Kelkkka 2: - X2-liike: 165 mm - Z2-liike: 200 mm - Pikaliikenopeus: 30 m/min - Kuularuuvin halkaisija: 30 mm Godpfx Aotzyx Tog Uoil Kelkan 2 työkalupidin: - Revolveri sisäisellä karalla, asemapaikkoja: 8 kpl - Akselisuuntaan käytettävissä olevia työkaluja (integroituja): 8 kpl Jäähdytysnestesäiliö, noin: 400 l Jäähdytyspumpun maksimi kapasiteetti: 80 l/min Mitat (PxLxK), noin: 2460 x 1510 x 1750 mm Varustelu: - CNC-ohjaus Fanuc iT - Työkappaleen purkujärjestelmä - Tankomakasiini IEMCA - 5-paikkainen työkalulevy kelkkaan 1 - Sähköinen liitäntä ja ohjelmisto tankomakasiinille - Jousiholkki-istukka pääkaralle ja vastakaralle - 2 tuplaporapidintä takakäsittelyn tukiyksikköön sylinterillä - Vastakaran työkappaleen työntäjä

Kunto: erittäin hyvä (käytetty), Valmistusvuosi: 2012, Toiminnallisuus: täysin toimintakuntoinen, X-akselin liikepituus: 2 160 mm, Y-akselin liikepituus: 762 mm, Z-akselin liikevara: 650 mm, pikasiirto X-akseli: 24 m/min, pikaliike Y-akselilla: 24 m/min, pikaliike Z-akseli: 24 m/min, ohjainvalmistaja: FANUC, ohjainmalli: FANUC 0i-MD, kokonaiskorkeus: 3 170 mm, kokonaispituus: 5 500 mm, kokonaisleveys: 2 892 mm, pöydän leveys: 760 mm, pöydän pituus: 2 160 mm, pöydän kuorma: 1 800 kg, kokonaispaino: 15 000 kg, karanopeus (min.): 60 k/min, kara-akselin nopeus (maks.): 12 000 k/min, jäähdytysnesteen syöttö: 20 palkki, etäisyys pöydän keskeltä karan nokkaan: 800 mm, karamoottorin teho: 18 W, karapään nokka: ISO 40, karojen määrä: 1, työkalulehden paikkamäärä: 40, työkalun pituus: 300 mm, työkalun halkaisija: 80 mm, työkalun paino: 8 g, tulojännite: 400 V, Varusteet: dokumentaatio / käyttöohje, purunauhakuljetin, pyörimisnopeus portaattomasti säädettävissä, Käytetty pystykarainen työstökeskus "DOOSAN malli DNM 750L" FANUC 0i-MD -ohjauksella Godpfx Ajw D Ayneg Usil

Kunto: hyvä (käytetty), Valmistusvuosi: 2006, käyttötunnit: 119 571 h, X-akselin liikepituus: 650 mm, Y-akselin liikepituus: 600 mm, Z-akselin liikevara: 500 mm, pikasiirto X-akseli: 45 000 m/min, pikaliike Y-akselilla: 45 000 m/min, pikaliike Z-akseli: 45 000 m/min, ohjainmalli: Siemens 840 D, Varusteet: dokumentaatio / käyttöohje, purunauhakuljetin, pyörimisnopeus portaattomasti säädettävissä, Hermle C30 U Siemens 840D Käyttötunnit kone: 119571 h, kara: 56792 h -Kara HSK-A63 10000 min-1 -32 työkalupaikkaa -Pyöröpöytä SRT 280 mm integroidulla kiristysjärjestelmällä HSK100 (voidaan sulkea, jos ei tarvetta, tai muuttaa nollapistekiinnitysjärjestelmäksi) -Ulkoinen jäähdytysnesteen syöttö -Sisäinen jäähdytysnesteen syöttö paperisuodatuksella 80 bar -Lastupesupistooli -Lastunkuljetin -Käsiohjausmoduuli -Automattinen kabiiniovi -32 työkalupaikkaa + 87 lisäpaikkaa ZM87 -Lämmönkompensointi -BLUM työkalumittaus Wange -Mittapää Renishaw -Lastusäiliö -Tilailmaisin Kone on täysin tarkastettu ja siihen on olemassa geometria- sekä ympyrätestausraportti. Kone voidaan tarvittaessa käynnistää ja testata paikan päällä. Giedpfx Agoxcp Srs Uel Erittäin hyvin hoidettu kunto

Kunto: hyvä (käytetty), Valmistusvuosi: 1996, Toiminnallisuus: täysin toimintakuntoinen, STAR SH-12 CNC-pitkäsorvausautomaatti TEKNISET TIEDOT Sorvaushalkaisija: 13 mm Karasiirto: 140 mm Kierrosluku: 400 – 10 000 rpm Karan teho: 1,5 kW Työkalujen määrä: 5 Työkalujen määrä laitteessa: 3 Koneen mitat: 1500 x 950 x 1650 mm Paino: n. 950 kg TARJOUKSEN SISÄLTÖ mm. (luettelo ei täydellinen): STAR SH-12 CNC-sorvausautomaatti Tankomakasiini Jäähdytysnestepumppu Muuntaja Gijdpfxevllmho Ag Uol Tarkka tarjouksen sisältö kuvien mukaan Emme vastaa tietojen oikeellisuudesta, täydellisyydestä tai ajantasaisuudesta.

Kunto: erittäin hyvä (käytetty), Valmistusvuosi: 2001, Toiminnallisuus: täysin toimintakuntoinen, koneen/ajoneuvon numero: 930088, Valmistusmaa: CH Jännite: 400V / 50/60Hz / 3-vaihe Nettopaino (kone + ohjauskaappi): 3250 kg + 400 kg Tullinimike: 8456.30 20 Mitat: 260 x 281 x 225 cm TEKNISET TIEDOT Työstötyyppi: upotus Työkappaleen maksimimitat: 1200 x 700 x 400 mm Työkappaleen maksimipaino: 1500 kg Pöydän mitat: 900 x 600 mm Lattia–pöytä-etäisyys: 900 mm Dielektriitin kokonaistilavuus: 1200 l Akseleina X, Y, Z, U ja V X-, Y-, Z-liikkeet: 550 x 350 x 400 mm U-, V-liikkeet: 550 x 350 mm Törmäyssuojaus: X, Y, U, V, Z-akselit Kartio-työstö, max. kartio: +/- 30° / 400 mm Saatavilla olevat lankadiametrit: Ø 0,25 mm (optiot 0,1/0,2/0,3 mm) Langankuljetus: suljettu timanttityyppinen johdin, välyksetön Kelan paino ja tyyppi (DIN-standardin mukaan): 1,6 kg (K 100) – 8 kg (K 160) Kelan paino ja tyyppi (JIS-standardin mukaan): 3 (P3) – 5 kg (P5) Dielektriitti Paperisuodattimet: 2 kasettia Dielektriitin lämpötila: +/- 1 °C Deionisaatiohartsin tilavuus: 20 l Maks. injektiopaine: 20 bar Generaattori: kaksoislähde Isopulse Syöttöjännite: 380/400V 3-vaihe Kokonaisteho: 10 kVA Maksimi leikkausnopeus: 400 mm²/min Pienin pinnan karheus: 0,20 mikronia Ra Mittausjärjestelmä: lasiset lineaariviivaimet Mittauksen tarkkuus: 0,5 mikronia Gisdew Ucyujpfx Ag Usl Servomoottorit: AC-tyyppi Tekniset tiedot on annettu ilman sitoumuksia eikä virheistä tai puutteista oteta vastuuta.

Kunto: käytetty, TEKNISET TIEDOT - Kärkiväli: 600 [mm] - Kärkikorkeus: 175 [mm] - Pöydän kallistus: 11 [°] YLEISKÄYTTÖINEN HIOMAKIVENPIDIN KARA - Vasemman hiomakiven mitat: 400 x 50 x 127 [mm] - Oikean hiomakiven mitat: 225 x 20 x 76,2 [mm] - Moottorin teho: 3 [kW] - Karan nopeus: 1500 / 1700 / 2200 - Hiomakivenpidin karan kallistus: 270 [°] KAPPALEENPIDIN KARA - Kappaleenpidin karan kallistus: 360 [°] - Karan nopeudet: 20 - 400 [rpm] - Sisäkartio: Morse 5 - Moottorin teho: 0,9 [kW] VASTAKARA - Sisäkartio: CM4 - Hylsyn liike: 30 [mm] MITAT - Tilantarve: 2580 x 1680 [mm] - Korkeus: 1670 [mm] - Paino: 2200 [kg] Godjuhbywepfx Ag Ueil VARUSTEET - FISCHER-sisähiomakara: 14.000 [rpm]
