CNC-työstökeskus

SCM Z1 26A

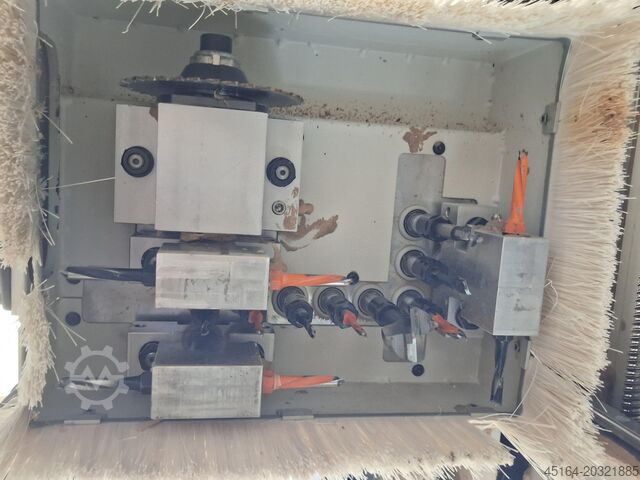

· Työalue: 2.550 x 1.067 mm · Liikealue X-Y: 2.980 x 1.450 mm · Z-akselin liikepituus: 150 mm · Kulkuaukko: 120 mm Porayksikkö F14: Porauspää, jossa 8 + 6 karat · 5 erikseen aktivoitavaa pystyakseliporaa X-suunnassa · 3 erikseen aktivoitavaa pystyakseliporaa Y-suunnassa · 4 vaakasuoraa porakaraa X-suunnassa (2+2) · 2 vaakasuoraa porakaraa Y-suunnassa (1+1) · Kierrosnopeus: 4.000 1/min (6.000 1/min saatavilla lisävarusteena) · Teho: 2,2 kW · Jako: 32 mm · Porankiinnitys: M10, istukka 11 mm · Pneum. syöttöliike: 60 mm Uransahaukseen tarkoitettu yksikkö X-suunnassa · Integroituna porapäähän · Uransahaterä, halkaisija max. 120 mm Pääjyrsinyksikkö: · Työkalukiinnitys HSK 63F · Kierrosnopeus 1.500 – 24.000 1/min portaattomasti invertterillä · Moottoriteho 6,6 kW (9 hv) alkaen 12.000 1/min (S1) · Moottoriteho 7,5 kW (10 hv) alkaen 12.000 1/min (S6) · Oikea-/vasenkätinen pyörintä · Keraamiset laakerit · Valmius kulmavaihteiden käyttöä varten Työkalunvaihtaja TR10: Automaattinen, sivulle sijoitettu työkalunvaihtoyksikkö 10 työkalulle. · Työkalupaikkoja: 10 · Suurin työkalun halkaisija: 120 mm · Suurin paino työkalua kohden: 4,5 kg · Suurin työkalujen kokonaispaino: 28 kg Keskitetty imuputki yhdistää kaikki työstöyksiköt yhteen liitäntään Ø 200 mm. Näin vaadittu imuteho on noin 3.200 m³/h. Työpöytä TVF on suunniteltu tarjoamaan käyttäjälle maksimaalisen "liikkumisvapauden". Nopea tyhjiökiinnitysjärjestelmä mahdollistaa maksimaalisen joustavuuden, tarkan kappaleen sijoittelun ja optimaalisen tuennan. · 4 kpl TVF-alustoja, pituus 1100 mm, portaattomasti säädettävissä X-suunnassa · 12 kpl TVF-tyhjiöimukuppia 120 x 120 mm, portaattomasti säädettävissä Y-suunnassa · 2 pysäytintä X-suunnassa (1 vasemmalla, 1 oikealla) · 1 pysäytin per alusta Y-suunnassa (yht. 4 kpl) · Upotettavat viitepysäyttimet ohjataan CNC-järjestelmällä Automaattinen keskusvoitelu Elektroninen CNC-ohjain annostelee oikean määrän voitelurasvaa (X-, Y-, Z-akselit) Tyhjiöjärjestelmä (peruslaite): · Tyhjiöpumppu: 90 m³/h · Teho: 2,2 kW · Maks. alipaine (pumpulla): 0,9 bar OHJELMOINTIJÄRJESTELMÄ XILOG PLUS Ohjelmiston ominaisuudet: - DXF-tiedostojen tuonti - ASCII-tiedostojen tuonti - Käyttöliittymä käyttäjän äidinkielellä Turvalaitteet puskureilla Koneen tekniset tiedot: · Liitäntäteho maks.: 18 kW · Suositeltu sulake: 64 A · Syöttöjännite: 400 V 50-60 Hz · Paineilma: 6-7 bar · Järjestelmäpaine (suositus): 8 bar · Paineilman kulutus: 200 Nl/min · Keskusimuliitoksen halkaisija: 200 mm · Imunopeus: 30 m/s · Ilmankulutus (imujärjestelmä): 3.200 m³/h · Alipaine: 3.000 Pascalia · Paino: n. 2.500 kg Koneen toimintojen kauko-ohjaus 6 TVF-alustaa pituus 1.100mm ja 18 tyhjiöimukuppia 120x120 mm Ristilaserit imukuppien sijoitteluun Kaksi aggregaattikannattimeen asennettua ristilaseria helpottavat imukuppien täsmällistä sijoittamista. Sijainti: Toimittaja
